نگاه نزدیک به مادربرد و قطعات ACER Predator X17

کمپانی "ایسر" (ACER) دارای یک خانواده قدرتمند به درنده (Predator) است.سری پرداتور ایسر شامل مدل های گیمینگ و قدرتمند از تجهیزات جانبی گرفته تا لپ تاپ و کامپیوتر آماده است.یکی از محبوب ترین مدل های پرداتور،لپ تاپ های گیمینگ این برند است.برای آشنایی با اجزای داخلی و سیستم ارتقاء این لپ تاپ قدرتمند،با ما همراه باشید.

مدل های پرداتور از پردازنده های نسل ششم اینتل،اسکای لیک،بهره می برند.لپ تاپ مورد نظر ما از نوع X17 بوده و از یک نمایشگر 17 اینچی برخوردار است.کارت گرافیک در اکثر کانفیگ های حال حاضر،GTX980M است.هر چند که به زودی باید منتظر درنده های ایسر با کارت گرافیک های GTX1000M باشیم.این لپ تاپ در اکثر بررسی (Review) ها سربلند بیرون آمده و با توجه به قیمت بالا،متریال و سخت افزارهایی درجه یک را ارائه می دهد.

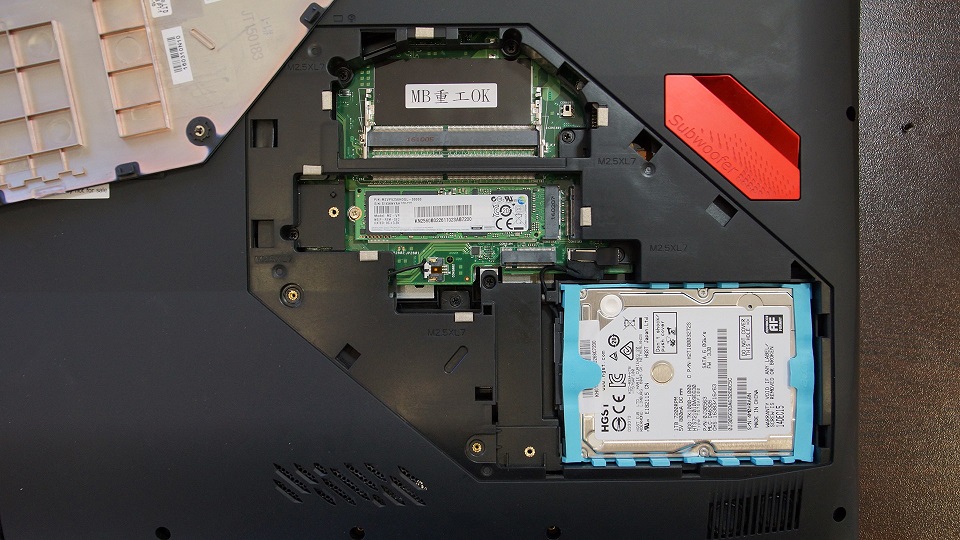

یکی از مهمترین نقاط قوت این لپ تاپ،دسترسی آسان به قطعات قابل ارتقاء و مادربرد است. کاربران و تکنسین های سخت افزار به وسیله باز کردن یک درب ساده،به هارد دیسک،حافظه رم و ماژول حافظه M.2 دسترسی خواهند داشت.

اکثر پیکربندی های این لپ تاپ شامل یک هارد دیسک 1 ترابایت با دور موتور 7200 دور در دقیقه و یک M.2 با حجم 256 گیگابایت است.حافظه رم نیز از نوع DDR4 بوده و 16 گیگابایت حجم دارد که برای بازی های روز کاملا کافی است.

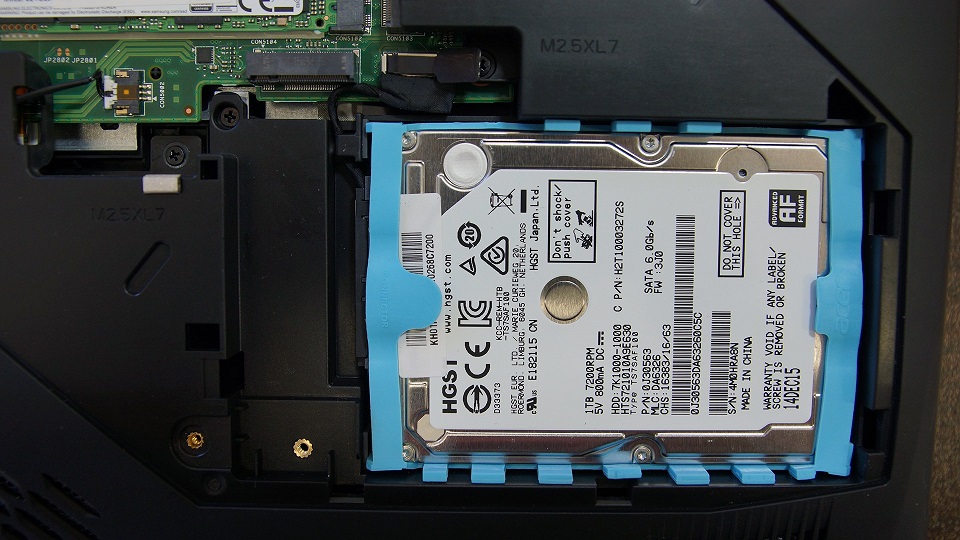

یک پوشش قابل انعطاف در اطراف هارد دیسک به کار رفته است که هدف از نصب آن کاهش تنش های ناگهانی برای هارد دیسک است.این مادربرد از چند استاندارد M.2 پشتیبانی می کند.خروجی صدای ساب ووفر نیز دقیقا در کنار این قسمت قرار دارد.

سیستم خنک کننده در پرداتور ها به وسیله دو عدد فن و یک سامانه لوله کشی کامل گرمایی به دفع حرارت می پردازد.دو فن که جهت پره های آنها متفاوت بوده و از فناوری ACER BLADE برخوردار هستند.

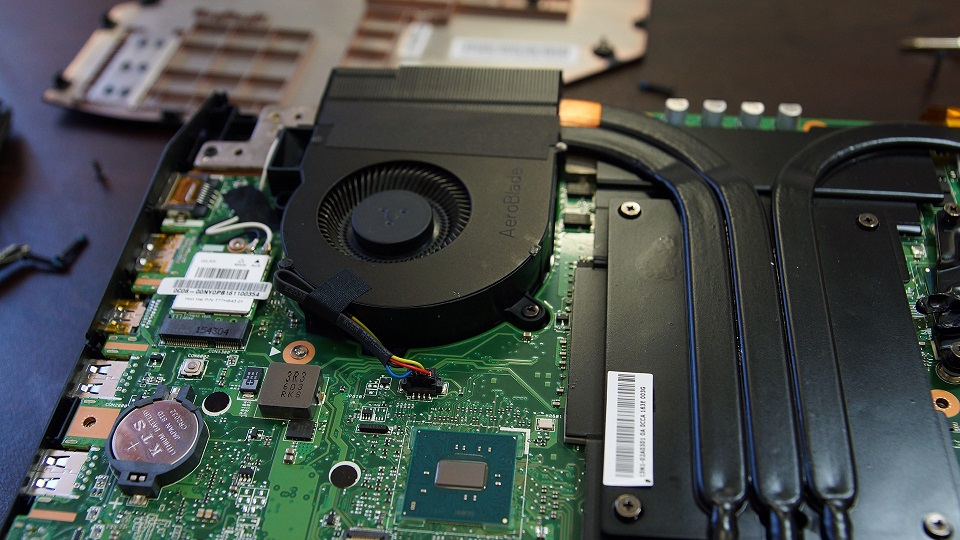

دو اگزوز در قسمت عقب،هوای گرم را از لپ تاپ خارج می کنند.در کنار فن سمت چپ،سوکت اتصال ماژول کارت WI-FI قرار دارد که به مانند همیشه با بلوتوث مجتمع شده است.دو رشته سیم که آنتن های آن هستند،به سمت لولا ها رفته و در نهایت در اطراف مانیتور تنیده شده اند.همچنین می توان چیپست را در این قسمت مشاهده کرد.

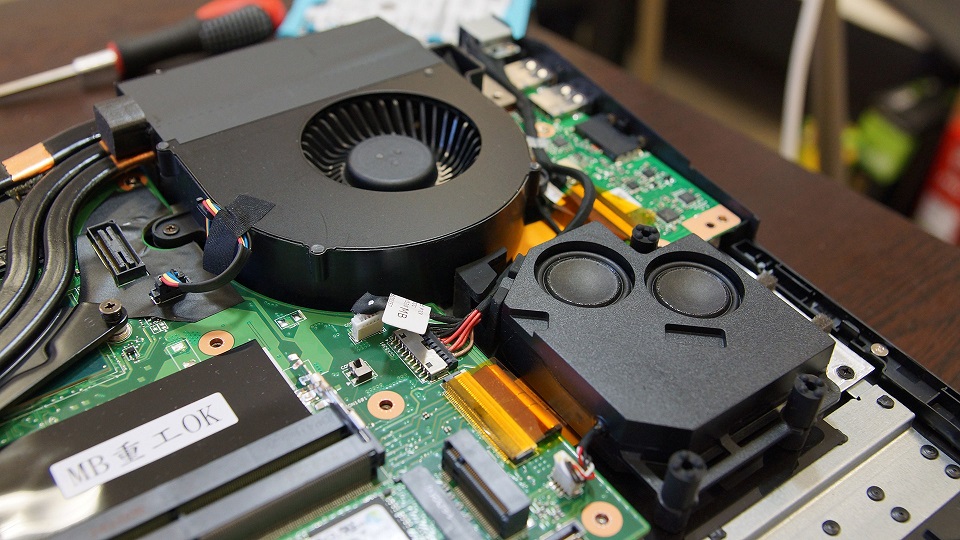

در کنار فن دوم،ساب ووفر در یک باکس کوچک به همراه دو عدد اسپیکر وجود دارد.صداهایی با فرکانس پایین،از این قسمت خارج می شوند.محفظه هوای فن ها نسبتا بزرگ است؛از این رو توانایی آنها برای گردش هوا با حجم بالا،ممکن می گردد.

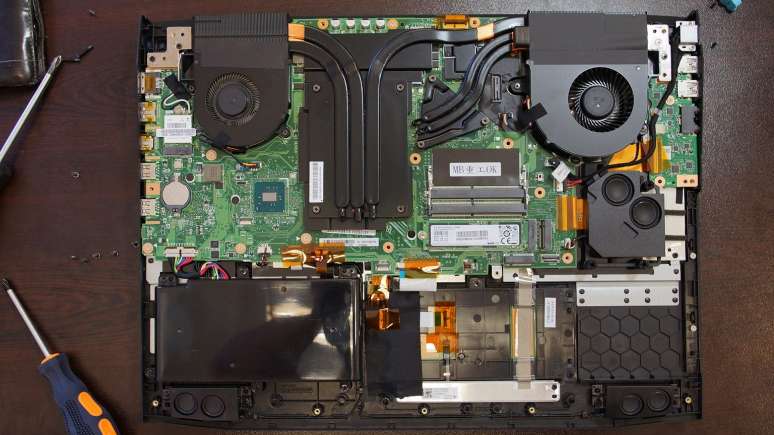

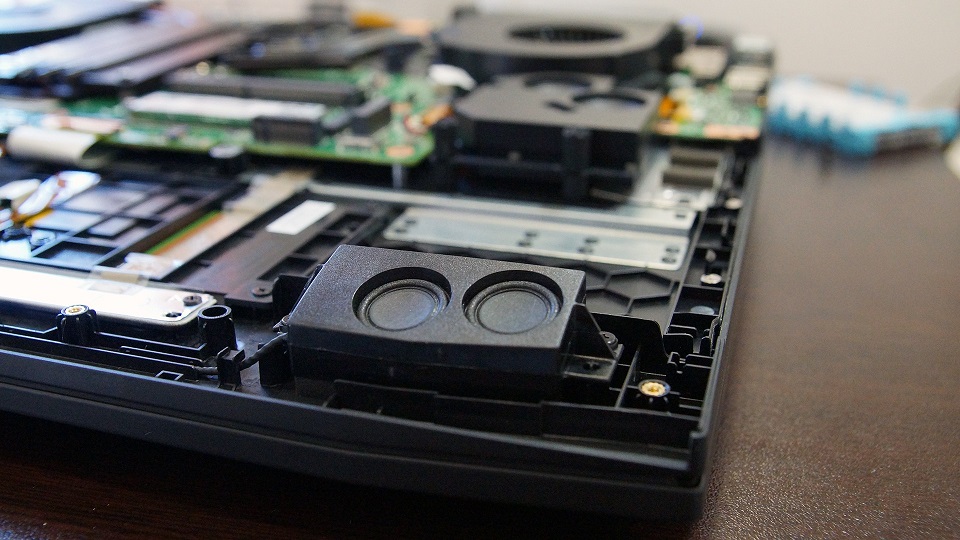

دیگر اسپیکرها نیز شامل دو باکس به همراه 4 اسپیکر است که در قسمت جلو و با شیب رو به بالا نصب شده است.نمای کلی مادربرد بسیار ساده و جمع جور است.اثری از سیم کشی های غیر حرفه ای و نامتعارف در آن دیده نمی شود.با وجود تجمع قطعات پر قدرت،اما ایسر در Predator X17 به خوبی از پس طراحی بر آمده است.

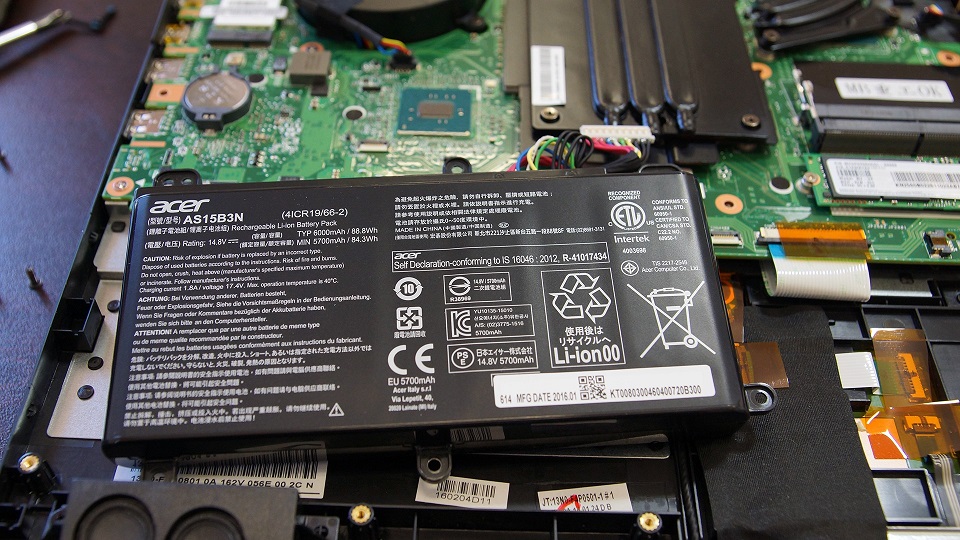

در نهایت می توانید شاهد باتری داخلی این لپ تاپ باشید که 6000 میلی آمپر جریان را منتقل کرده و از نوع LI-ION است.این باتری 14.8 ولت توان ارائه ولتاژ داشته و 88.8 وات در ساعت است.خوشبختانه تعویض آن نیز کار سختی نبوده و می توان در صورت بروز مشکل به آسانی آن را تعویض کرد.

ایسر در این مادربرد از خازن های جامد برای قسمت های PWM و VRM استفاده کرده است.دیگر چوک ها نیز وضعیتی مشابه دارند و از آخرین مدل های قطعات الکترونیکی هستند.جایگزین بسیاری از مدارات مجتمع در برد را IC های جامع پر کرده اند.ایسر مدعی آن شده است که سامانه جدید خنک کننده این برند تا 15% درصد بهتر از گذشته نتایج را ثبت نموده است و علاوه بر آن عمر قطعات به دلیل ایجاد فضایی خنک،تا 9% افزایش یافته است.

منبع: سخت افزار
