جنگنده نسل ششم اف-47 بوئینگ متفاوت با تمام پیش بینی ها (+عکس و فیلم)

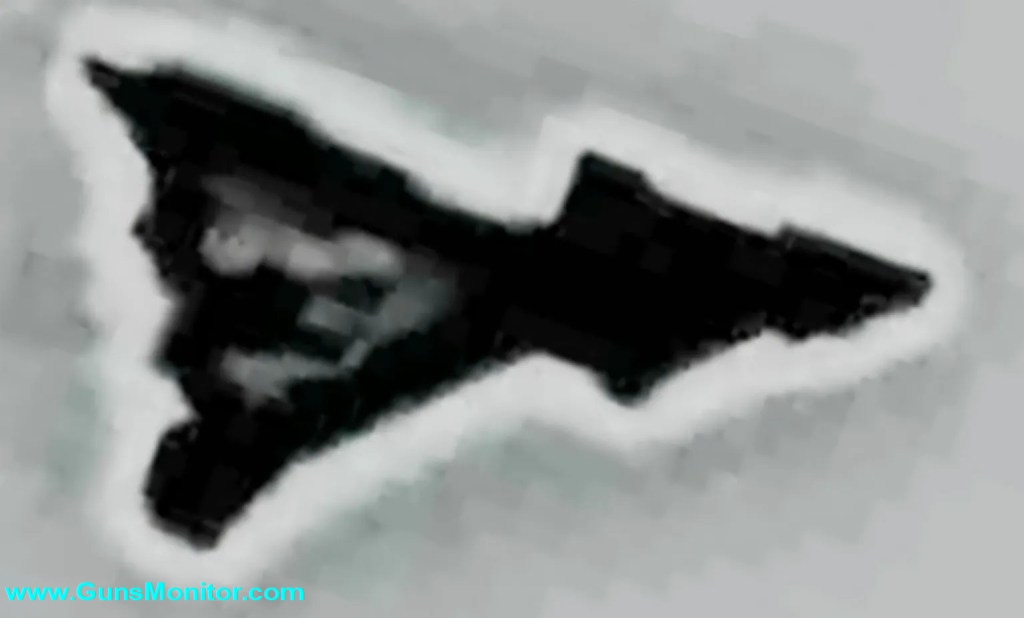

عصر ایران؛ مجله تصویری سلاح - مدت هاست که کارشناسان نظامی و علاقه مندان به هوانوردی پیشرفته، کانسپت های متعددی را از جنگنده های نسل ششم تصویرسازی می کنند. در بخش عمده ای از این تصاویر که توسط شرکت های بزرگی چون لاکهید مارتین یا حتی نیروی هوایی ارتش چین منتشر شده، یک فرمول تکراری به چشم می خورد: «پرنده های بدون دم با بال های دلتا شکل تغییریافته». اما انتشار یک ویدیوی فروسرخ و مخفیانه در شبکه های اجتماعی از پرواز یک پرنده ناشناخته در حریم هوایی فوق سری منطقه 51 (Area 51)، تمام این پیش بینی ها را به چالش کشید.

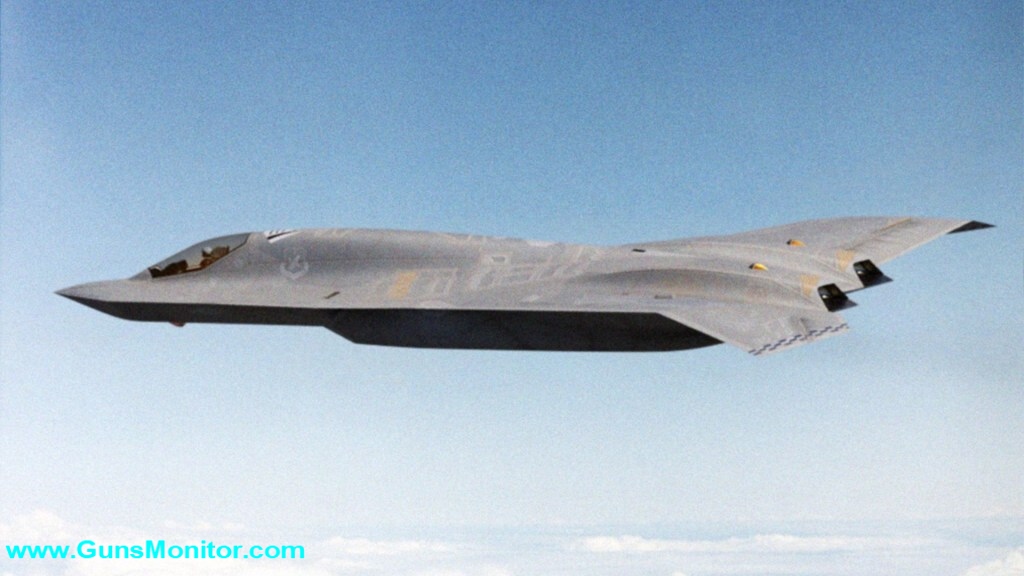

این هواگرد مرموز که گمان می رود پیش نمونه، بستری آزمایشگاهی یا اصطلاحا جد بزرگ جنگنده نسل ششم بوئینگ یعنی اف-47 (F-47) باشد، ساختاری کاملا غیرمنتظره و ساختارشکن دارد. بوئینگ در طراحی این پرنده که در چارچوب برنامه «تسلط هوایی نسل بعدی» (NGAD) توسعه می یابد، فرسنگ ها از فرمول سنتی دلتا شکل فاصله گرفته و مسیر متفاوتی را انتخاب کرده است؛ تصمیمی که پرسش های فنی و مهندسی بی شماری را به همراه دارد.

آناتومی ظاهری اف-47؛ کالبدشکافی یک شاهکار ساختارشکن

برخلاف تصورات اولیه که جنگنده های نسل ششم را در قالب یک پیکربندی ساده «تک سازه ای و بدون دم عمودی» خلاصه می کردند، ویدیوی فاش شده از این پرنده پنهان کار در حریم هوایی منطقه 51، یک معماری ساختاری فوق العاده پیچیده و چندلایه را به نمایش می گذارد. مهندسان بوئینگ در این طرح، اجزای مختلف آیرودینامیکی را با هدف دستیابی به تعادلی بی نظیر میان رادارگریزی پهن باند (Broadband Stealth) و کارایی فوق العاده در سرعت های مافوق صوت در هم آمیخته اند. این اجزای اصلی سازه و آناتومی ظاهری F-47 به طور دقیق عبارتند از:

کاناردهای لوزی شکل

یکی از جنجالی ترین ویژگی های این کانسپت، استفاده از کانارد یا همان بالچه های پیشین است. در طراحی های رادارگریز سنتی (مثل اف-22 یا اف-35)، از کانارد به دلیل ایجاد سطوح تلاقی اضافی و افزایش سطح مقطع راداری (RCS) اجتناب می شد. اما بوئینگ در اف-47 از کاناردهایی با هندسه دقیق لوزی شکل استفاده کرده است. این کاناردها به گونه ای طراحی شده اند که لبه های تیز پیشین و پسین آن ها دقیقا با زاویه لبه های اصلی بال هم راستا هستند. این هم راستایی هندسی باعث می شود امواج راداری ساطع شده از روبرو، به جای بازگشت به سمت رادار دشمن، به زوایای کور منحرف شوند. نقش اصلی این کاناردها، جبران پایداری پله ای و تامین نیروی برآر کمکی در فاز برخاست و مانورهای تند است، چرا که این هواپیما فاقد دم افقی سنتی است.

هندسه بال ها؛ زاویه هفتی و نوک بال های متمایل به پایین

بال های اف-47 در بخش انتهایی بدنه جاگذاری شده اند و یک ساختار ترکیبی پس گرا را تشکیل می دهند. این بال ها دارای یک زاویه هفتی مثبت در بخش میانی هستند، اما با نزدیک شدن به انتهای بال، نوک آن ها دستخوش یک شکست آیرودینامیکی شده و به سمت پایین متمایل می شود. این معماری آیرودینامیکی مستقیما از هواپیمای آزمایشگاهی فوق سری بوئینگ در دهه 90، یعنی پرنده شکاری (Bird of Prey) الهام گرفته شده است.

از دیدگاه مهندسی پنهان کاری، این شکست رو به پایین نوک بال ها چند مزیت عمده دارد: اول اینکه لبه های فرار بال را از دید رادارهای زمینی مستقر در جناحین پرنده پنهان می کند. دوم، بازتاب های راداری ناشی از نوک بال را کاهش می دهد. دارولد کامینگز، مهندس هوافضا، اشاره می کند که لبه های صاف، طولانی و پیوسته در این نوع بال، بهترین راهکار برای فریب دادن رادارهای نظامی مدرن است. با این حال، او به چالش های ساختاری این طرح نیز اشاره دارد؛ از جمله دشواری های مهندسی برای جاگذاری ارابه های فرود در بخش داخلی بال به دلیل وجود این زوایای تند، که نیازمند آلیاژهای بسیار مستحکم و مکانیزم های جمع شونده پیچیده است.

دماغه پاروشکل و نسبت ظرافت

بخش جلویی بدنه یا دماغه اف-47، به جای فرم مخروطی سنتی، فرمی کاملا پهن، تخت و پاروشکل دارد. این طراحی کشیده، نسبت ظرافت (Fineness Ratio) هواپیما را به شدت افزایش می دهد. بدنه بلند و باریک، مقاومت موجی پسار را در هنگام شکستن دیوار صوتی به حداقل ممکن می رساند. این دماغه تخت پنهان کار، امواج راداری برخوردکننده از زاویه روبرو و پایین را به سمت بالا و آسمان منحرف می کند و عملا پرنده را در برابر رادارهای پدافند زمینی مصون می سازد.

چالش مهندسی مخازن سوخت و محفظه سلاح داخلی

یکی از بزرگ ترین چالش های طراحان در تطبیق بدنه اف-47 با نمودار ریاضی «سیرز-هاک» (Sears-Haack Plot)، مدیریت فضای داخلی بوده است. برای حفظ رادارگریزی کامل، هیچ سلاح یا مخزن سوختی نباید به صورت خارجی حمل شود. کشیدگی بیش از حد بدنه و استفاده از بال های عقب نشینی کرده، فضای طولی مناسبی را در مرکز ثقل پرنده برای تعبیه یک محفظه سلاح داخلی بسیار بزرگ و عمیق فراهم کرده است.

این محفظه به گونه ای مهندسی شده که می تواند موشک های هوا به هوای برد بلند نسل جدید و تسلیحات سنگین هوا به زمین را در خود جای دهد. در عین حال، به دلیل ضخامت کم سازه در بخش های جانبی (که برای کاهش پسار و رعایت نمودار سیرز-هاک الزامی بوده)، مهندسان سازه بوئینگ مجبور به استفاده از دیواره های کامپوزیتی فوق العاده نازک اما مستحکم شده اند تا فضای کافی برای مخازن سوخت داخلی بزرگ فراهم شود؛ مخازنی که برد عملیاتی لازم برای ماموریت های طولانی مدت در اقیانوس آرام را تضمین می کنند.

رازهای مهندسی در گفتگو با طراح وای اف-23 (YF-23)؛ نسبت ظرافت و پسار

وب سایت تحلیلی TWZ برای درک بهتر این شاهکار مهندسی، به سراغ دارولد کامینگز (Darold Cummings) رفته است؛ مهندس افسانه ای هوافضا که یکی از طراحان اصلی پروژه YF-23 Black Widow (رقيب اصلی اف-22) بود. کامینگز توضیح می دهد که طراحی یک جنگنده مدرن، حاصل یک جنگ تمام عیار میان تخصص های مختلف مهندسی است: "یک تیم می خواهد بزرگ ترین مخزن سوخت را بگذارد، تیم دیگر بزرگ ترین محفظه سلاح را می خواهد، مهندس سازه نگران استحکام است و در این میان، متخصص رادارگریزی باید همه این ها را جوری پنهان کند که سطح مقطع راداری بالا نرود."

به گفته کامینگز، کلید حل این معما در طرح بوئینگ به دو اصل فیزیکی وابسته است:

نسبت ظرافت: این نسبت از تقسیم طول بدنه هواپیما بر حداکثر عرض آن به دست می آید. هرچه بدنه کشیده تر و باریک تر باشد، این نسبت بالاتر است؛ درست مانند هواپیمای مافوق صوت کنکورد. افزایش طول اف-47 به بوئینگ این امکان را داده تا بدون افزایش پهنا و ضخامت هواپیما، حجم داخلی لازم برای سوخت و تسلیحات را تامین کند.

نمودار سیرز-هاک: این نمودار یک فرم هندسی ایده آل ریاضی را تعریف می کند که یک جسم با طول و حجم مشخص، کمترین پسار ممکن را در موج برشی سرعت های مافوق صوت ایجاد کند. کامینگز خاطره جالبی را نقل می کند: "ما در پروژه وای اف-23 یک سال تمام فقط روی نمودار سیرز-هاک کار کردیم. مهندس سازه ما آن قدر از دست من عصبانی بود که می خواست مرا اخراج کند! چون من برای کاهش پسار و رعایت این نمودار، سازه را بیش از حد نازک طراحی کرده بودم."

به نظر می رسد هندسه متمایز بوئینگ اف-47، نزدیک ترین پاسخ عملی مدرن به نمودار سیرز-هاک است که رادارگریزی و کارایی مافوق صوت را هم زمان به حداکثر می رساند.

سیستم کنترل بدون دم و حذف تقاطع های راداری

کامینگز در بخش دیگری از تحلیل خود به یکی از بزرگ ترین مزایای طرح اف-47 یعنی حذف کامل دم های عمودی اشاره می کند. در طراحی هواپیماهای رادارگریز، هرجا که دو سطح با یک زاویه به هم متصل می شوند (مانند محل اتصال دم عمودی به بدنه در اف-22 یا اف-35)، یک «منعكس کننده کنجی» ایجاد می شود که امواج رادار دشمن را مستقیما به سمت منبع بازمی گرداند.

کامینگز می گوید: "اگر بتوانید دم های عمودی را به طور کامل حذف کنید و پایداری پرنده را به سیستم های کنترل کامپیوتری و پیشرفته «تغییر بردار رانش سه بعدی» بسپارید، به ایده آل ترین فرم پنهان کاری دست یافته اید." در طرح اف-47، خروجی های موتور مجهز به فناوری های کاهش بازتاب حرارتی و راداری پیشرفته هستند که هدایت هواپیما را در نبود سطوح کنترل سنتی به عهده می گیرند.

سرعت، برد عملیاتی و ماموریت واقعی در نبردهای آینده

یکی از گمانه زنی های اولیه این بود که بال های متمایل به پایین اف-47 به منظور استفاده از پدیده «برآر فشرده» (Compression Lift) طراحی شده اند؛ پدیده ای که در بمب افکن فوق سریع اکس بی-70 والکری (XB-70 Valkyrie) در دوران جنگ سرد برای سواری روی امواج صوتی در سرعت های بالای 3 ماخ استفاده می شد. با این حال، کامینگز این فرضیه را رد می کند: "برای بهره برداری از این قابلیت، شما باید بالای 3 ماخ پرواز کنید. من بسیار تعجب خواهم کرد اگر این جنگنده سرعتی بیش از 2 تا 2.2 ماخ داشته باشد."

بنابراین، این هندسه بال بیشتر از آنکه کارکرد آیرودینامیکی برای سرعت های نجومی داشته باشد، کارکرد پنهان کاری چندجانبه دارد. اف-47 در ابتدا به عنوان جایگزین مستقیم اف-22 رپتور با تمرکز بر قابلیت «سوپرکروز» تعریف شده بود. با وجود نوسانات بودجه ای و تغییرات سیاستی در برنامه NGAD، طرح بوئینگ نشان می دهد که ایالات متحده آمریکا به دنبال پرنده ای با برد عملیاتی بسیار وسیع (مناسب برای اقیانوس آرام و تقابل احتمالی با چین)، ظرفیت حمل تسلیحات بالا در لایه های پنهان داخلی و توانایی نفوذ شبکه محور به متراکم ترین شبکه های پدافندی جهان است. اف-47 با ظاهر عجیب خود، نه یک بازگشت به عقب، بلکه بازتعریف قوانین حاکم بر نبردهای هوایی در قرن بیست و یکم است.

سوالات بی پاسخ و ابهامات بزرگ؛ پشت پرده افشاگری منطقه 51

آیا ویدیوی فاش شده یک فریب اطلاعاتی است؟

یکی از بزرگ ترین گمانه زنی ها در جامعه هوانوردی نظامی این است که چطور از پرنده ای در این سطح از فوق سری بودن، آن هم در حریم هوایی شلوغ و به شدت حفاظت شده منطقه 51، ویدیویی با این جزئیات منتشر می شود؟ نیروی هوایی آمریکا و شرکت بوئینگ سابقه طولانی در بازتولید اطلاعات هدایت شده یا استفاده از «طرح های جایگزین» برای گمراه کردن سازمان های جاسوسی چین و روسیه دارند. آیا این سازه پاروشکل با کاناردهای بزرگ، طراحی نهایی اف-47 است یا صرفا یک بستر آزمایشی برای فریب ذهن طراحان رقیب؟

معادله رادارگریزی پهن باند در حضور کاناردها چگونه حل شده است؟

با وجود اینکه کامینگز هم راستایی هندسی لوزی شکل کاناردها را توجیهی برای پنهان کاری می داند، اما در دنیای واقعی، کاناردها سطوح متحرکی هستند که مداوم تغییر زاویه می دهند. هرگونه انحراف کانارد از خط افق در جریان مانورها، سطح مقطع راداری هواپیما را به شدت در برابر رادارهای طول موج کوتاه افزایش می دهد. بوئینگ چه فناوری پنهانی در پوشش های جاذب رادار یا مواد کامپوزیتی فعال به کار برده که توانسته بر این چالش ذاتی فائق آید؟

موقعیت مبهم ورودی های هوا و پیشرانه ها

در ویدیوی فروسرخ منتشر شده، به دلیل زوایای فیلم برداری و حرارت بالای بدنه، محل دقیق ورودی های هوای موتور و حتی تعداد موتورها به وضوح قابل تشخیص نیست. آیا بوئینگ از ورودی های هوای فوقانی (مانند بمب افکن بی-21) برای پنهان کاری بیشتر از دید رادارهای زمینی استفاده کرده، یا ورودی ها در زیر شکم پرنده تعبیه شده اند تا کارایی آیرودینامیکی در زاویه حمله های بالا حفظ شود؟ این یک علامت سوال بزرگ مهندسی است.

سرنوشت برنامه NGAD و اولویت های متغیر پنتاگون

توسعه اف-47 در زمانی صورت می گیرد که ارتش آمریکا بارها اعلام کرده در حال بازنگری در هزینه ها و راهبردهای پروژه تسلط هوایی نسل بعدی (NGAD) است. فرم بدنه کشیده و بهینه سازی شده بر اساس نمودار سیرز-هاک نشان می دهد که ارتش ممکن است اولویت خود را از یک جنگنده داگ فایت چابک به یک پلتفرم نفوذی برد بلند با ظرفیت حمل هواگردهای رزمی همکار (CCA) تغییر داده باشد. این یعنی اف-47 بیشتر یک مینی بمب افکن شبکه محور است تا جایگزین اف-22 رپتور.

قمار بزرگ بوئینگ بر سر کارایی یا پنهان کاری؟

در نهایت، کانسپت اف-47 بوئینگ نشان می دهد که در نبردهای دهه 2030 و 2040، هندسه مطلقا رادارگریز (مثل طرح های بدون دم چین) دیگر تنها برگ برنده نیست. بوئینگ قمار بزرگی روی ترکیب متمایز هندسه، سرعت فراصوت پایدار و مدیریت پسار انجام داده است. اینکه این طراحی متمایز، یک آینده نگری نابغه مهندسی است یا یک سازش تحمیلی به دلیل محدودیت های ساختاری، پرسشی است که تنها پس از ورود رسمی این پرنده به خطوط نبرد پدافندی مشخص خواهد شد.

تنظیم و ترجمه: محمدمهدی حیدرپور
